| SZ系列單級水環式真空泵 |

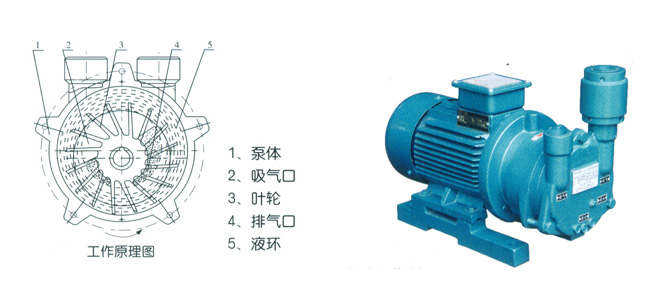

工作原理 葉輪偏心地安裝在泵體內（如圖）。當葉輪按圖示方向旋轉時，水受離心力的作用向四周甩出，形成了一個與泵腔形狀相似的等厚度的封閉水環，葉輪輪轂與水環之間構成了多個月牙形空間。在圖右側，相鄰兩葉片間的月牙形空間不斷增大，氣體通過吸氣口，不斷吸入氣孔；在圖左側，相鄰兩葉片間的月牙形空間不斷縮小，吸入的氣體不斷被壓縮，壓力不斷增大。當壓力大于外界大氣壓時，氣體經排氣孔排出，在泵連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。

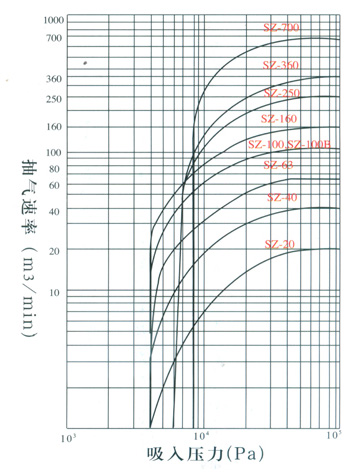

應用范圍及特點 水環式真空泵，廣泛適用于化工、石油、機械、輕工、醫藥、造紙、食品、動力、紡織等行業，用來抽吸空氣或其他不溶水，不含固體顆粒，無腐蝕性的氣體，以便在密閉容器中形成一定的真空度，常用于真空蒸發、真空濃縮，真空干燥，真空抽濾，真空脫氣，真空送料等工藝過程。 當泵采用特殊材料制造時，允許抽除帶有少量腐蝕性氣體，采用防爆電機時，并遵守相應的安全規則下，可抽除一般的易燃易爆性氣體，除SZ-700位填料密封外，其余均采用機械密封，具有結構緊湊，密封性好，使用可靠，裝拆方便，維修簡單等特點。 特性曲線

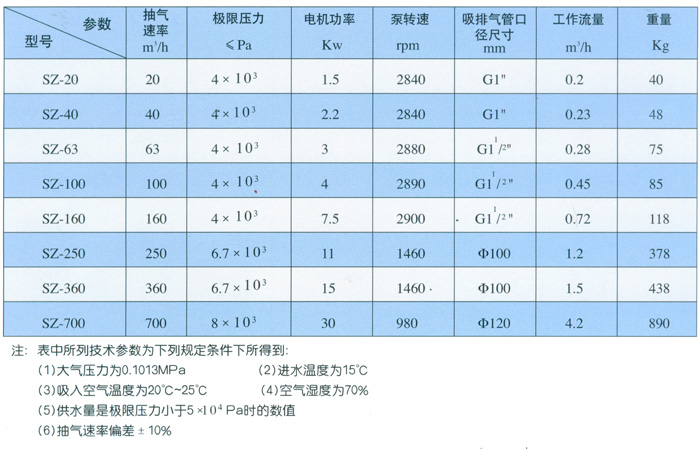

規格及主要技術參數

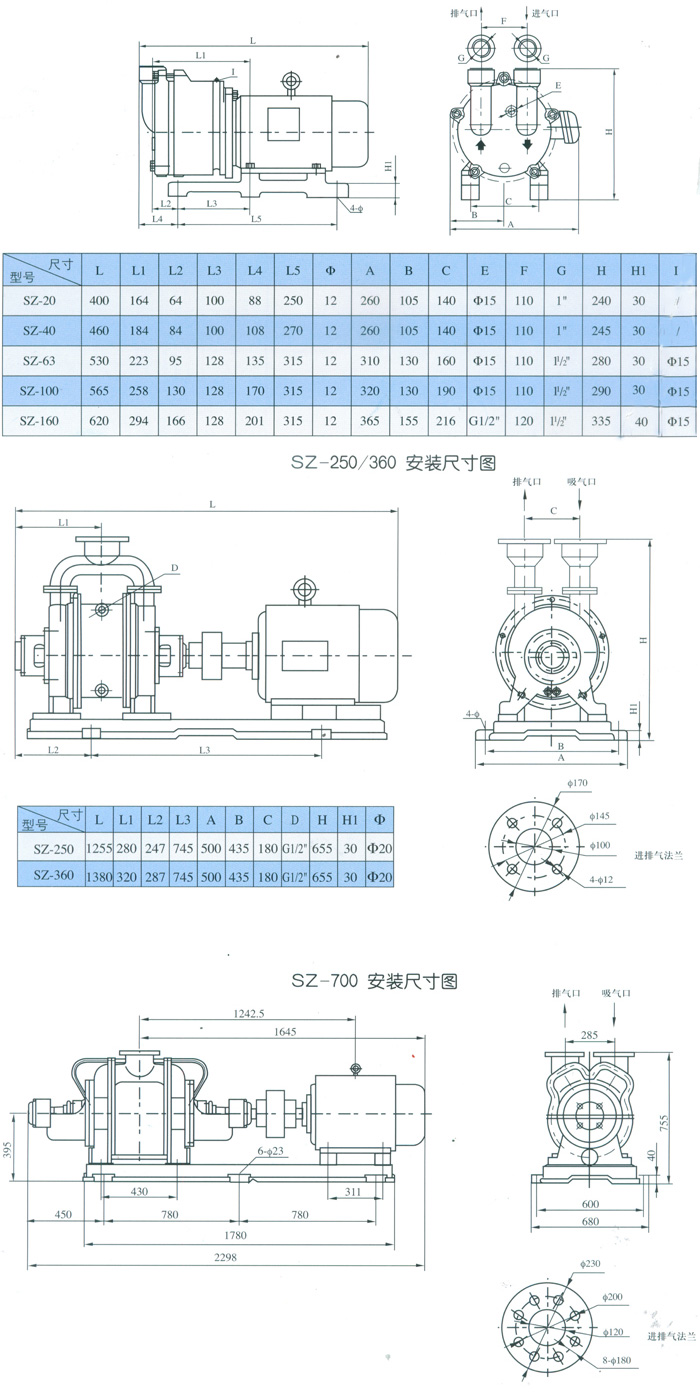

安裝尺寸圖
|
