結構與工作原理

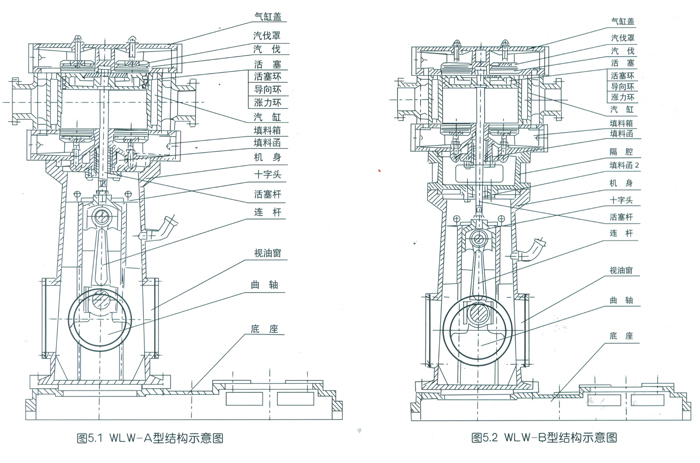

WLW系列為單缸單級雙作用活塞泵，（見圖5.1、5.2結構示意圖）
1、機械傳動部件：由電機通過三角帶傳動、驅動曲柄滑塊機構作往復運動，滑塊（十字頭）將往復運動通過活塞桿傳遞給活塞。
2、吸、排氣部件：活塞（安裝有封氣的F4活塞環），在氣缸內往復運動形成缸內氣體的膨脹和壓縮，并通過軸向布置的進排氣閥組完成吸、排氣動作。
3、輔助功能部件：曲軸箱內的潤滑油通過濺油或油泵泵油潤滑有關運動件，上部冷卻水（0.2bar）帶走氣體壓縮產生的熱量、氣缸內活塞環采用F4自潤滑材料，無需另加油潤滑。
型號、性能、參數
|
項目\參數\型號
|
WLW-30
|
WLW-50
|
WLW-70
|
WLW-100
|
WLW-150
|
WLW-200
|
WLW-300
|
WLW-400
|
WLW-600
|
抽氣速率
L/S m3/h
|
30/108
|
50/180
|
70/250
|
100/360
|
150/540
|
200/720
|
300/1080
|
400/1440
|
600/2160
|
極限壓力
mmHg/×10Pa
|
15/2.0
|
15/2.0
|
15/2.0
|
15/2.0
|
15/2.0
|
15/2.0
|
15/2.0
|
15/2.0
|
15/2.0
|
|
轉速rpm
|
400
|
270
|
380
|
300
|
310
|
280
|
250
|
330
|
240
|
|
電機
|
型號
|
Y132S-6
|
Y132M1-6
|
Y132M2-6
|
Y160M-6
|
Y160L-6
|
Y180L-6
|
Y200L2-6
|
Y225M-6
|
Y280S-6
|
|
功率
|
3
|
4
|
5.5
|
7.5
|
11
|
15
|
22
|
30
|
45
|
|
吸氣通徑mm
|
Φ50
|
Φ50
|
Φ50
|
Φ100
|
Φ125
|
Φ125
|
Φ160
|
Φ160
|
Φ250
|
|
排氣通徑mm
|
Φ50
|
Φ50
|
Φ50
|
Φ100
|
Φ125
|
Φ125
|
Φ160
|
Φ160
|
Φ250
|
|
進水通徑mm
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
|
出水通徑mm
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
Φ15
|
|
泵溫升℃
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
噪音dBA
|
≤70
|
≤70
|
≤75
|
≤75
|
≤78
|
≤80
|
≤80
|
≤80
|
≤80
|
|
整機重量kg
|
350
|
500
|
510
|
700
|
900
|
1000
|
1500
|
1700
|
2500
|
使用范圍
WLW型無油立式往復真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空輸送、真空提煉、真空過濾、鋼水的真空處理、真空浸漬等工藝過程中，由于采用無油潤滑，可獲得潔凈真空。是替換W型真空泵的理想產品。

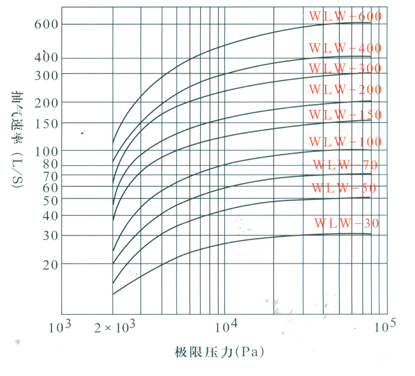

特性曲線

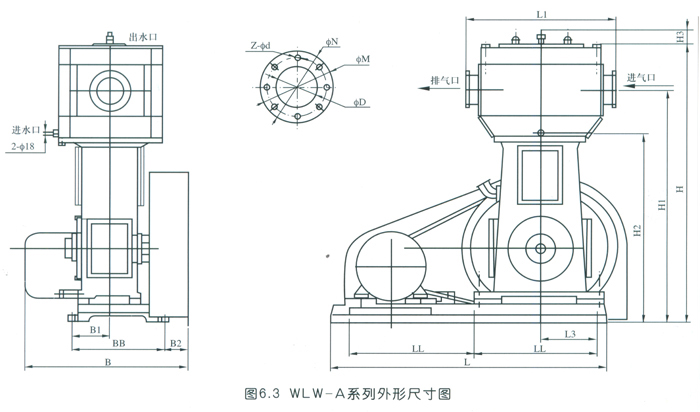

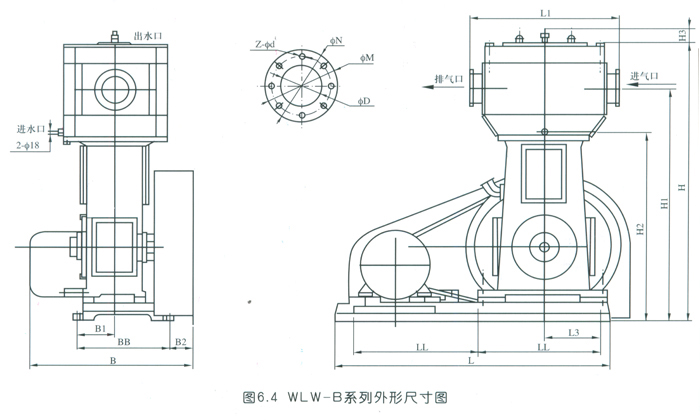

安裝尺寸圖
|
