| ZJ系列羅茨真空泵 |

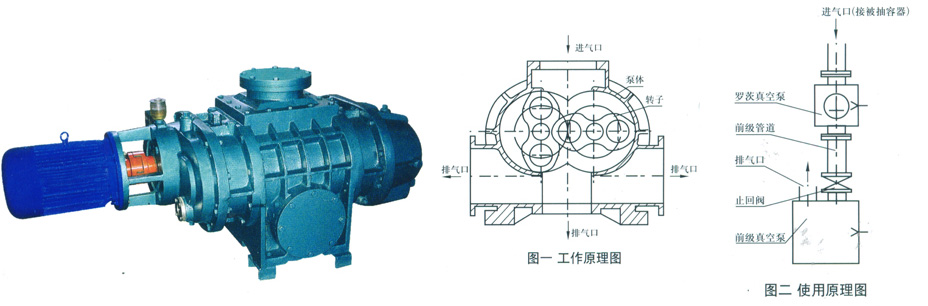

工作原理 1、ZJ系列羅茨真空泵，是一種容積式真空泵，它是利用一對8字形轉子在泵體中保持一定的間隙，作等速反向旋轉而產生吸氣和排氣作業的（見圖一）。 2、二個轉子由泵體兩側面端蓋的滾動軸承支承，依靠一對可調的同步齒輪使二個轉子在高速旋轉時始終保持著一定的相互位置，而轉子與端蓋之間的端面間隙是靠固定端軸承座內隔套來保證，使泵的工作時因受熱而轉子只能向一面膨脹。注：電機一側為固定端 3、端蓋內的四組活塞環是為了防止兩側潤滑油進入泵腔，出軸處油封是為了防止氣體漏入泵內。 4、為降低泵溫，除最小二種規格泵外，均裝有齒輪箱冷卻器和出軸油封冷卻器。 5、電動機的動力通過軸器傳給主動軸，再通過同步齒輪傳給從動軸。 6、ZJ系列羅茨真空泵均制成臥式結構，采用聯軸器與電機直聯。

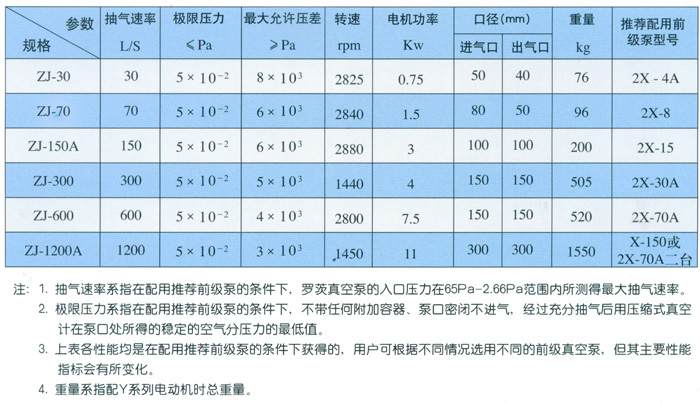

使用范圍 ZJ系列羅茨真空泵是一種旋轉式變?nèi)菡婵毡?，須有前級泵配合方可使用，在較寬的壓力范圍內有較大的抽速，對被抽除氣體中含有灰塵和水蒸氣不敏感，廣泛用于冶金、化工、造紙、食品、電子工業部門。 規格及主要技術參數

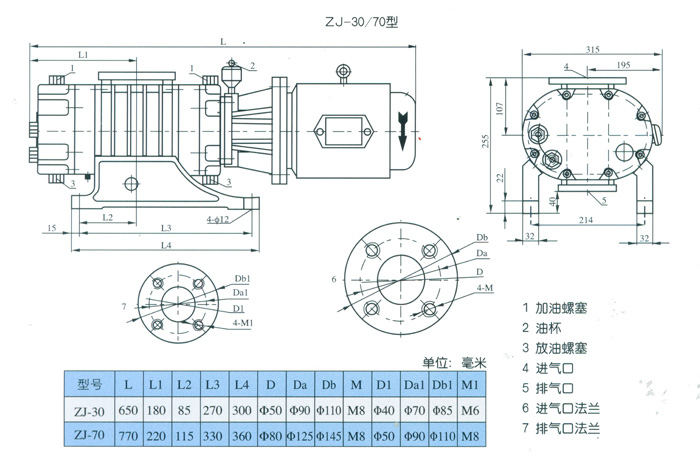

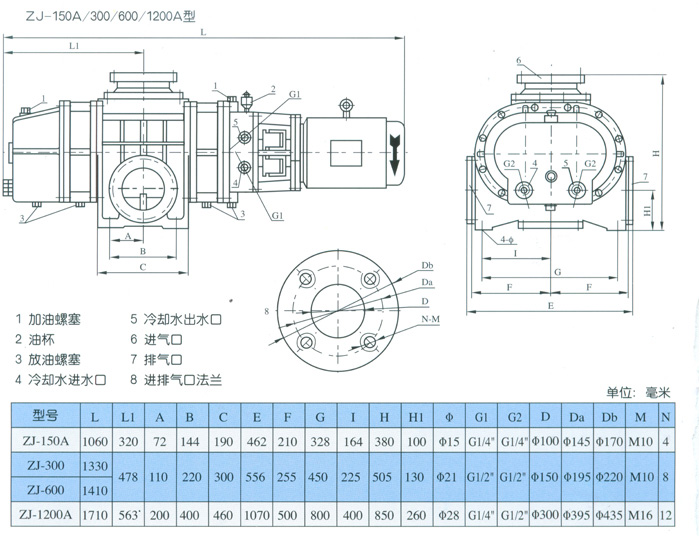

安裝尺寸圖

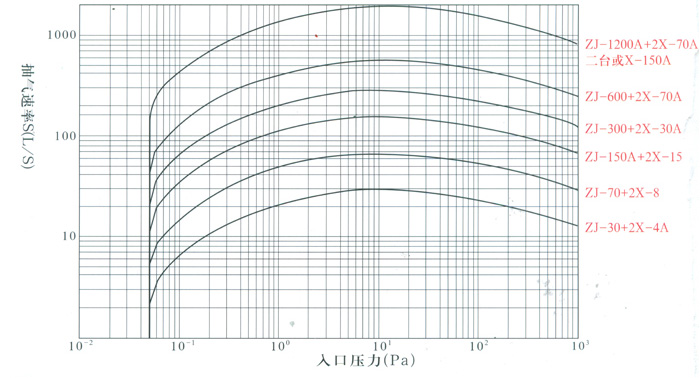

特性曲線圖
|
